小編在公司負責售前售后服務工作,與客戶溝通無刷電機的過程中，問及最多的就是使用方法。在此小編總結了一些智創有感無刷電機驅動器的常見使用方法，供各位查閱。

使用前的必要設置參數及設置方法

設置正確的極對數，參數Pr23

極對數的設置直接關系到電機轉速和面板顯示轉速的準確。設置錯誤將出現電機實際轉速與面板顯示轉速不一致的情況。

出現速度無法控制，啟動快速到達更高轉速時，將Pr24 從0修改為1 或從1修改為0即可解決。

設置控制方式。修改參數Pr50

0：內部速度

1：10v模擬電壓調速

2：電位器調速

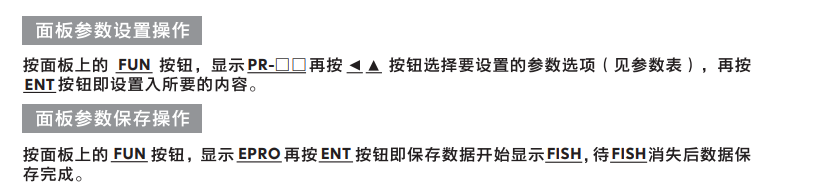

修改參數方法如下圖

注：參數修改后，需要做參數保存操作才可以實現參數掉電保存。

控制方式詳情介紹

內部速度模式（參數Pr50設為0）

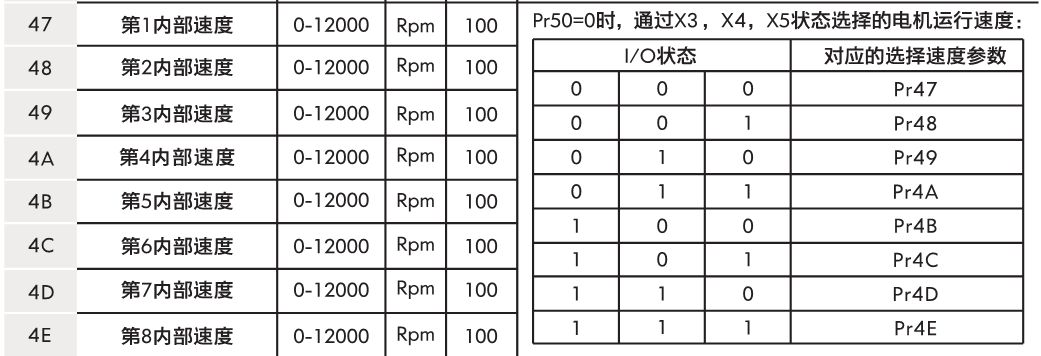

設置內部目標速度（參數Pr47-P4E）根據I/O狀態選擇速度，與7腳短接時狀態為1，斷開為0。（或者將7腳接入上位機的輸出公共端，即可使用上位機輸出I/O控制）

注：CN5端子4、5、6 對應 X3、 X4 、 X5，7與1短接為啟動信號，7與2短接為改變方向。

10v模擬電壓調速（參數Pr50設為1）

設置每1v模擬電壓對應的轉速（參數Pr42）

CN5端子的10與11接入模擬電壓信號

7與1短接為啟動信號，7與2短接為改變方向

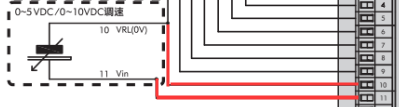

模擬電壓接線

電位器調速（參數Pr50設為2）

設置電位器電壓每1v對應的轉速（參數Pr41）

CN5端子的8,9,10接入電位器

7與1短接為啟動信號，7與2短接為改變方向

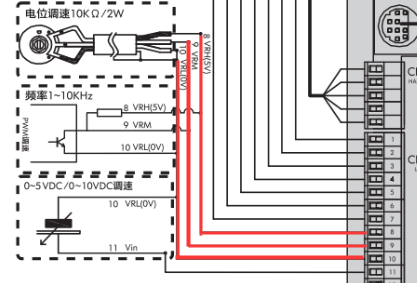

電位器接線

以上為智創高壓有感驅動器常見使用方法，參數列表及報警列表未納入，詳見使用說明書。

如有疑問或咨詢技術問題，歡迎致電鄧工：135 3805 6648 (微信同號)
